铸铁基础平台,铸铁基础装配平台生产厂家

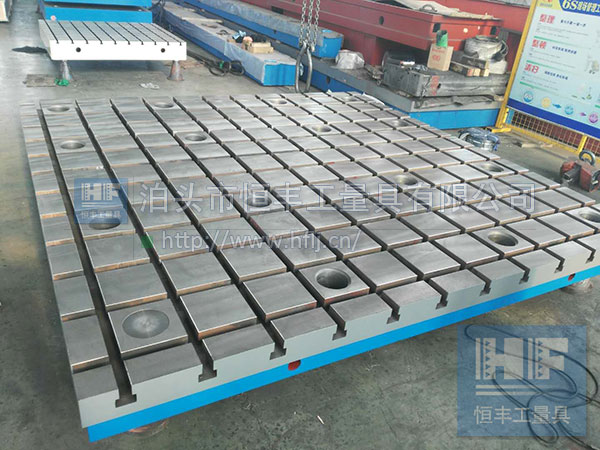

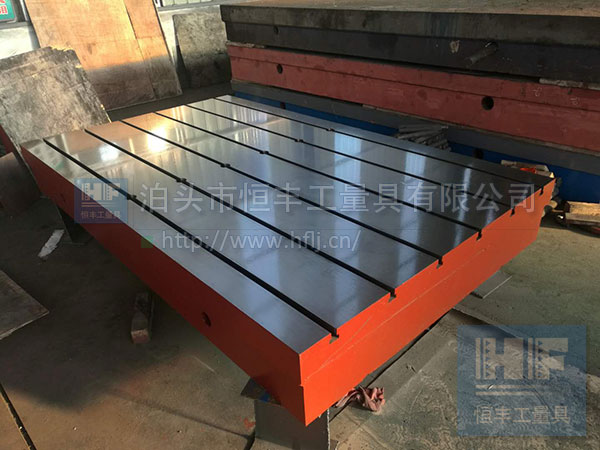

铸铁基础平台适用于各种机械装配、焊接、检验工作,是精度测量用的的基准平面,用于机床机械装配、检验测量基准,检查零件的尺寸精度或行为偏差,并作精密装配、焊接、划线,铸铁基础平台平板在机械制造中是不可缺少的基本工具。

热线电话 :0317-8336600/8034566

联系我们 在线咨询

铸铁基础平台适用于各种机械装配、焊接、检验工作,是精度测量用的的基准平面,用于机床机械装配、检验测量基准,检查零件的尺寸精度或行为偏差,并作精密装配、焊接、划线,铸铁基础平台平板在机械制造中是不可缺少的基本工具。



    基础平台别名:铸铁基础平台、铸铁平台,检验平台,划线平台、钳工基础平台、铆工基础平台、装配基础平台、焊接基础平台

    1)铸铁基础平板规格:

    200*200—2000*4000,(特殊规格根据需方图纸制作)

    2)铸铁基础平板用途:

    适用于各种装配、焊接、检验工作,精度测量用的基准平面,用于机床机械装配、检验测量基准,检查零件的尺寸精度或行为偏差,并作精密装配、焊接、划线,在机械制造中也是不可缺少的基本工具。

    3)铸铁平台材料及处理:

    材料为高强度铸铁HT20-40,工作面硬度为HB170-240,经过两次人工处理(人工退火600-700度和自然时效2-3年)使该产品的精度稳定,耐磨性能好,下列产品材料和处理除球墨铸铁外均相同。

    4)基础平台精度:

    按国家标准计量检定规程执行,分别为0,1,2,3四个级别。
基础平台规格:(特殊规格可定做)

基础平台规格:

100*100—3000*6000,(大于此规格的平台可以拼装使用或按图纸订做。)

规格(长×宽)mm 精度等级
0级 1级 2级 3级
平面度公差(um)

200×200

3.5

7

14

27

300×200

4

8

15

30

300×300

4

8

15

30

300×400

4

8

16

32

400×400

4.5

8.5

17

34

400×500

4.5

9

18

35

400×600

5

10

19

37

500×500

5

10

19

37

500×600

5

10

19

39

500×800

5.5

11

21

43

600×800

5.5

11

22

44

600×900

6

11.5

23

46

1000×750

6

12.5

25

50

1000×1000

7

13.5

27

54

1000×1200

7

14

29

58

1000×1500



16

32

63

1000×2000



18.5

37

74

1500×2000



20

40

80

1500×2500



22.5

45

90

1500×3000



25

50

100

2000×2000



22

44

88

2000×3000



27

53

106

2000×4000



32

64

127

2000×5000



37

75

150

2000×6000



43

86

172

2000×7000



49

97

194

2000×8000



54.5

109

218

2500×3000



28.5

57

114

2500×4000



33

67

133

2500×5000



39

77

154

2500×6000



44

88

176

2500×7000



50

99

198

2500×8000



55

110

221

3000×3000



30.5

61

122

3000×4000



35

70

140

3000×5000



40

80

160

3000×6000



45

90.5

181

3000×7000



51

101

203

3000×8000



56

112.5

225

4000×4000



39

78

156

4000×5000



43

87

174

4000×6000



48

96.5

193

4000×7000



53

107

213.5

4000×8000



59

117

235
