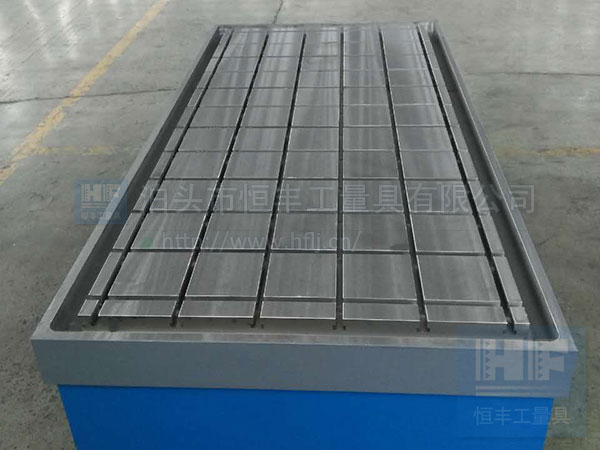

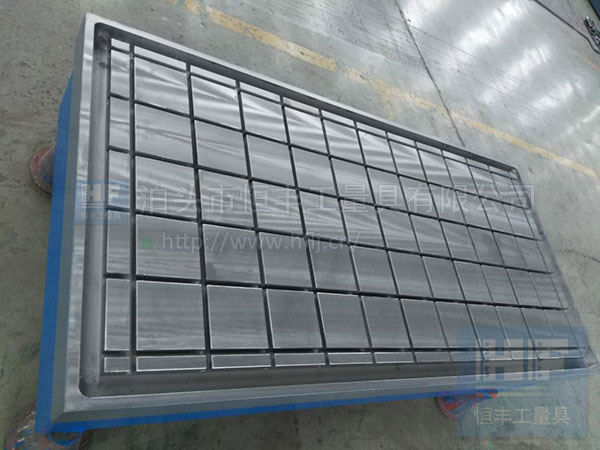

十字T型槽平台
十字T型槽平台,T型槽平台,十字槽平台生产厂家
铸铁十字T型槽平台,顾名思义就是平台的上表面有T型槽,T型槽的作用就是配合螺栓和螺杆对工件进行固定,方便焊接和装配等工作,T型槽的尺寸要根据使用螺栓的尺寸来定。T型槽平台是恒丰量具的热销产品之一
热线电话 :
15094407867(同微信)
0317- 8336600/8030400/8034566
铸铁十字T型槽平台,顾名思义就是平台的上表面有T型槽,T型槽的作用就是配合螺栓和螺杆对工件进行固定,方便焊接和装配等工作,T型槽的尺寸要根据使用螺栓的尺寸来定。T型槽平台是恒丰量具的热销产品之一,我公司生产的T型槽平台按照国家GB4986-85标准制造,具有精度稳定且抗磨性好等优点。
十字T型槽平台的精度等级有00、0、1、2、3级,恒丰量具是专业生产划线平台、铆焊平台、机床垫铁的厂家,其产品的工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
十字T型槽平台工作台广泛应用于动力机械设备的装配、调试、焊接、铆焊用的基准。表面带有T形槽,可以固定机械设备。采用优质高强度灰口铸铁HT200-250,工作台面硬度为HB170-240,铸件经过两次人工退火600℃-700℃或自然时效2-3年,完全去除内应力,精度稳定,耐磨性能好。
标准铸铁十字T型槽平台(T型槽平板)的相关参数(mm):
1000×1000×170、1000×1200×190、1000×1500×200、1000×2000×200、1500×2000×230、1500×3000×260、2000×3000×260、2000×4000×280、2000×5000×300、2500×5000×300、2500×6000×300、3000×6000×350、3000×7000×400、3000×8000×400。
十字T型槽平台(T型槽平板)包装:木制包装。包装前经防锈处理并妥善包装,避免因包装不善而在运输过程中损坏产品。平板经检定合格后,应附有产品合格证;产品合格证上应出厂日期和产品序号。
十字T型槽平台直销
圆形铸铁平台样式选择
圆形铸铁平台也称为圆形平台、圆板、圆形铸铁平台或圆形铸铁板,根据其形状是铸铁平台的一个细分。圆板(圆平台)由高强度铸铁HT200-400制成,工作面硬度为HB170-240。圆形平板(圆形平台)经600-700度人工退火,自然老化2-8年后,精度稳定,耐磨性好。圆平板(圆平台)的精度应按照标准计量检定规程进行,分别为0、1、2、3四级。</P><P>,一般来说,圆形平台还设计有几个部分,在圆平台下方有、肋和邦。圆形平台不属于标准平台的范畴。这种平台一般用作旋转平台或与特殊形状工件相匹配的工作平台,可以方便对工件的加工,达到事半功倍的效果。未使用的平台将事半功倍,而功半将事半功倍。...
t型槽铸铁平台的开槽尺寸标准
在选择T型槽平台,T型槽平板,电机试验平台,装配平台及机床工作台的时候,不知道需要用多大的螺栓及T型槽开口尺寸,包括T型槽的间距,这次我们详细把T型槽的标准及螺栓使用情况整理出来,供客户选择参考,希望能给大家带来一些帮助。...
铸铁平台采用什么铸造方式
铸铁平台采用什么铸造方式,砂型铸造是当今铸造业中使用最普遍的铸造工艺,适用于各种材质,铁合金,非铁合金铸造都能用砂型铸造。可以生产从几十公斤到几十吨,及更大的铸造件。...
如何确定T型槽平台的T型槽数量
如何确定T型槽平台的T型槽数量:1、可以根据客户实际要求(固定工件的距离)来确定;2、在客户没有要求或不知道如何来确定T型槽数量时,可根据实际生产经验或平台规格的大小来确定数量。...
铸铁平台变形因素有哪些?怎么处理?
铸铁平台变形因素有哪些?怎么处理?为了防止铸铁平台发生的变形,在吊装铸铁平台时,要用四根同样长度的钢丝绳同时挂住铸铁平台上得四个起重孔,将铸铁平台平稳吊装在运输工具上。...
规格:100*100—3000*6000,(大于此规格的平台可以拼装使用或按图纸订做。)
规格(长×宽)mm | 精度等级 | |||
---|---|---|---|---|
0级 | 1级 | 2级 | 3级 | |
平面度公差(um) | ||||
200×200 |
3.5 |
7 |
14 |
27 |
300×200 |
4 |
8 |
15 |
30 |
300×300 |
4 |
8 |
15 |
30 |
300×400 |
4 |
8 |
16 |
32 |
400×400 |
4.5 |
8.5 |
17 |
34 |
400×500 |
4.5 |
9 |
18 |
35 |
400×600 |
5 |
10 |
19 |
37 |
500×500 |
5 |
10 |
19 |
37 |
500×600 |
5 |
10 |
19 |
39 |
500×800 |
5.5 |
11 |
21 |
43 |
600×800 |
5.5 |
11 |
22 |
44 |
600×900 |
6 |
11.5 |
23 |
46 |
1000×750 |
6 |
12.5 |
25 |
50 |
1000×1000 |
7 |
13.5 |
27 |
54 |
1000×1200 |
7 |
14 |
29 |
58 |
1000×1500 |
|
16 |
32 |
63 |
1000×2000 |
|
18.5 |
37 |
74 |
1500×2000 |
|
20 |
40 |
80 |
1500×2500 |
|
22.5 |
45 |
90 |
1500×3000 |
|
25 |
50 |
100 |
2000×2000 |
|
22 |
44 |
88 |
2000×3000 |
|
27 |
53 |
106 |
2000×4000 |
|
32 |
64 |
127 |
2000×5000 |
|
37 |
75 |
150 |
2000×6000 |
|
43 |
86 |
172 |
2000×7000 |
|
49 |
97 |
194 |
2000×8000 |
|
54.5 |
109 |
218 |
2500×3000 |
|
28.5 |
57 |
114 |
2500×4000 |
|
33 |
67 |
133 |
2500×5000 |
|
39 |
77 |
154 |
2500×6000 |
|
44 |
88 |
176 |
2500×7000 |
|
50 |
99 |
198 |
2500×8000 |
|
55 |
110 |
221 |
3000×3000 |
|
30.5 |
61 |
122 |
3000×4000 |
|
35 |
70 |
140 |
3000×5000 |
|
40 |
80 |
160 |
3000×6000 |
|
45 |
90.5 |
181 |
3000×7000 |
|
51 |
101 |
203 |
3000×8000 |
|
56 |
112.5 |
225 |
4000×4000 |
|
39 |
78 |
156 |
4000×5000 |
|
43 |
87 |
174 |
4000×6000 |
|
48 |
96.5 |
193 |
4000×7000 |
|
53 |
107 |
213.5 |
4000×8000 |
|
59 |
117 |
235 |
