划线方箱
划线方箱-生产厂家
- 方箱,划线

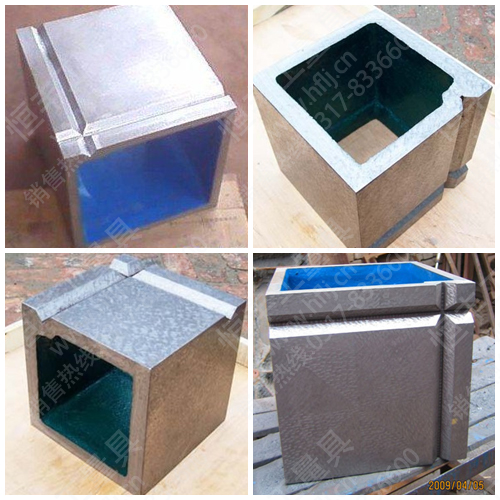

划线方箱按JB/T3411.56-99标准制造,材料HT200,用于零部件平行度、垂直度的检验和划线,万能方箱用于检验或划精密工件的任意角度线.＜/P＞＜P＞,
热线电话 ：
15094407867（同微信）
0317- 8336600/8030400/8034566
可根据用户要求制作各种规格和等高方箱及长方筒。
|
规格 mm | 工作面的平面度（um） | 工作面的垂直度、平行度及V型槽对底面和侧面的平行度（um） | ||||
| 精度等级μm | ||||||
| 1 | 2 | 3 | 1 | 2 | 3 | |
| 100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
| 150 | 4 | 9 | 17 | 8 | 18 | 35 |
| 200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
| 250 | 5 | 11 | 22 | 10 | 22 | 45 |
| 300 | 5.5 | 12 | 25 | 11 | 25 | 50 |
| 350 | 6 | 13 | 27 | 12 | 27 | 55 |
| 400 | 6.5 | 15 | 30 | 13 | 30 | 60 |
| 500 | 8 | 17 | 35 | 15 | 35 | 70 |
| 600 | 10 | 20 | 40 | 20 | 40 | 80 |
