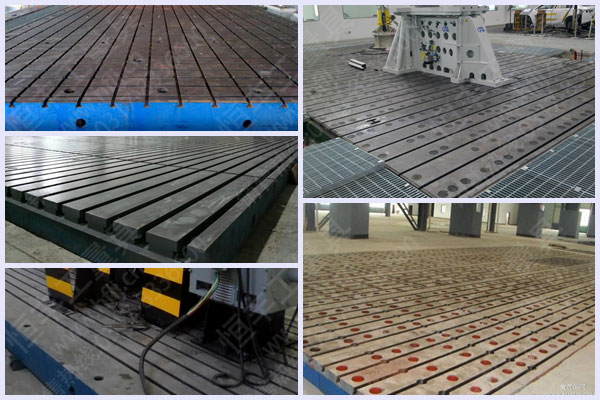

铸铁地板主要用于发动机实验室，为发动机、测功机等提供基础实验平台。适用于各种检测,试验工作，精密测量用的基准平面；用于机械检验测量基准；检查零件的尺寸精度或形位偏差，并作紧密划线，铸铁地板可做成振动试验台,在机械制造中也是不可缺少的基本工具。通常做成箱体式，正方形，圆形，长方形等形状
组成：铸铁平台由铸铁地板本体、导油槽、护套及盖板等组成。
铸铁地板技术参数：
工作面硬度：HB170-240。
工作面平面度：GB3级。
铸铁地板精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。
铸铁地板材质：高强度铸铁HT200-300。
铸铁地板表面质量检验：
用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点，2级不少于20点，3级不少于12点。
铸铁地板规格：
①100mm×200mm-------------400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
|
规格（长×宽）mm |
精度等级 |
|
1级 |
2级 |
3级 |
|
平面度公差（um） |
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
|
219 |
|
2500×3000 |
|
|
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
常用规格：200×200 200×300 300×300 300×400 400×400 400×500
400×600 500×500 500×600 500×800 600×800 600×900 1000×750 1000×1000
1000×1500 1000×2000 1500×2000 2000×3000 2000×4000
大于或小于此尺寸可按图纸定做。
（特殊规格根据需方图纸制作。）
案例：

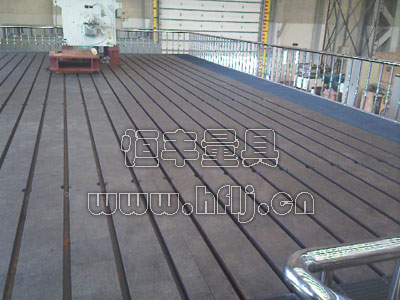

实验室房间铸铁地板布局：根据各实验室面积不同，铸铁地板有五种布局形式
（1）热模拟实验室铸铁地板
（2）单缸机实验台铸铁地板
（3）多缸机实验台铸铁地板
（4）一体化实验台铸铁地板
（5）大功率发动机实验台铸铁地板
实验室房间铸铁平台具体组成：
（1）铸铁地板本体，可根据实际情况由多个独立单元块拼接而成。
（2）铸铁平台导油槽。
（3）铸铁平台护套（圈梁）。
（4）铸铁平台固定螺栓及螺栓孔盖板。
（5）铸铁平台调平装置。
（6）铸铁平台边沟盖板。
