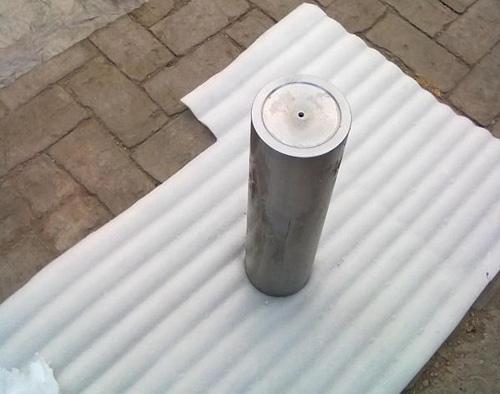

圆柱角尺
圆柱角尺,圆柱角尺的精度生产厂家
圆柱角尺按GB6092-85标准制造,圆柱角尺主要用于制件直角的检验和划线,检验零件或部件有不平表面的相互垂直度,可作为90°测量基准。
热线电话 ：
15094407867（同微信）
0317- 8336600/8030400/8034566
圆柱角尺是用于检定直角尺90度,角及测量仪器的垂直的检定工具.，圆柱角尺按GB6092-85标准制造，圆柱角尺主要用于制件直角的检验和划线，检验零件或部件有不平表面的相互垂直度，可作为90°测量基准。
| 规格mm | 测量面对基准面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
| 精度等级um | |||||||||
| 00 | 0 | 1 | 00 | 0 | 1 | 00 | 0 | 1 | |
| φ70×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×315 | 3 | 6 | 11 | 1 | 2 | 4 | 1.5 | 3 | 6 |
| φ100×500 | 4 | 8 | 15 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| φ125×630 | 4.5 | 9 | 18 | 1.5 | 3 | 6 | 2.5 | 4.5 | 9 |
| φ140×800 | 5 | 10 | 20 | 1.5 | 3 | 7 | 2.5 | 5 | 10 |
| φ160×1000 | 6 | 12 | 25 | 2 | 4 | 8 | 3 | 6 | 12 |
圆柱角尺直销
| 规格mm | 测量面对基准面垂直度 | 测量面平面度或直线度 | 基面平面度或直线度 | ||||||
| 精度等级um | |||||||||
| 00 | 0 | 1 | 00 | 0 | 1 | 00 | 0 | 1 | |
| φ70×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×200 | 2 | 4.5 | 9 | 1 | 1.5 | 3 | 1 | 2 | 4.5 |
| φ80×315 | 3 | 6 | 11 | 1 | 2 | 4 | 1.5 | 3 | 6 |
| φ100×500 | 4 | 8 | 15 | 1.5 | 2.5 | 5 | 2 | 4 | 8 |
| φ125×630 | 4.5 | 9 | 18 | 1.5 | 3 | 6 | 2.5 | 4.5 | 9 |
| φ140×800 | 5 | 10 | 20 | 1.5 | 3 | 7 | 2.5 | 5 | 10 |
| φ160×1000 | 6 | 12 | 25 | 2 | 4 | 8 | 3 | 6 | 12 |
