1、火工平板标准： GB-T 22095-2008
2、材料为高强度铸铁HT200、HT250、HT300、QT450-500-600、ZG20-45#

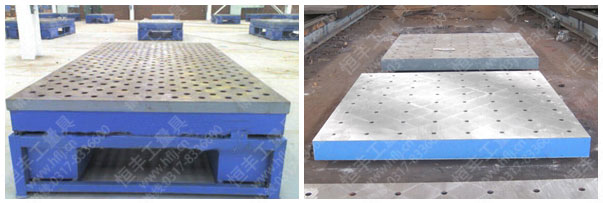

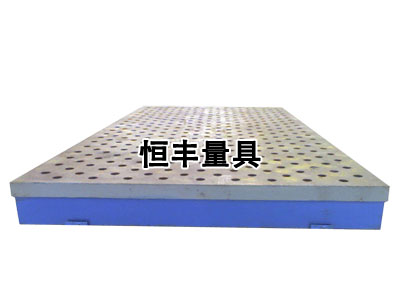

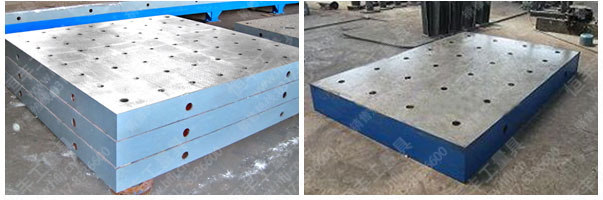

3、火工平台是用于工件检测或划线的平面基准器具，又称管工平板。
4、火工平板应去磁和稳定性处理。工作面硬度为HB170-240，经过两次时效处理（退火530度-560度和自然时效2-3年）使该产品的精度稳定，耐磨性能好。
5、精度标准： GB-T 22095-2008规定按准确度等级为0、1、2和3级，尺寸范围从160mm×100mm的长方形和方形铸铁管工平板要求。
6、火工平台规格：
①100mm×200mm-------------400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
|
规格（长×宽）mm |
精度等级 |
|
1级 |
2级 |
3级 |
|
平面度公差（um） |
|
200×200 |
10 |
20 |
50 |
|
300×200 |
12 |
24 |
60 |
|
300×300 |
12 |
24 |
60 |
|
300×400 |
12 |
24 |
60 |
|
400×400 |
12 |
24 |
60 |
|
400×600 |
14 |
28 |
70 |
|
500×500 |
14 |
28 |
70 |
|
500×600 |
14 |
28 |
70 |
|
500×800 |
16 |
32 |
80 |
|
600×800 |
16 |
32 |
80 |
|
600×900 |
16 |
32 |
80 |
|
1000×750 |
18 |
36 |
90 |
|
1000×1000 |
20 |
39 |
96 |
|
1000×1200 |
20 |
40 |
100 |
|
1000×1500 |
24 |
48 |
120 |
|
1000×2000 |
26 |
52 |
130 |
|
1500×2000 |
28 |
56 |
140 |
|
1500×2500 |
32 |
64 |
152 |
|
1500×3000 |
|
70 |
174 |
|
2000×3000 |
|
74 |
184 |
|
2000×4000 |
|
|
219 |
|
2500×3000 |
|
|
186 |
|
2000×4500 |
|
|
237 |
|
2000×5000 |
|
|
255 |
|
2000×6000 |
|
|
292 |
|
3000×6000 |
|
|
308 |
